石河子大學理工教學實驗樓建設項目施工圖設計, 石河子大學農業教育實驗實習基地動物科學實驗樓和農科類大學生雙創實訓樓兩個建設項目在石河子市30社區正式進入施工階段。

　　實驗室氣路系統施工項目位于石河子市，石河子市東距烏魯木齊市150公里，西距奎屯市100公里。公路有烏奎高速公路和烏市至伊寧的干線公路，烏伊公路已改造升級為高等級公路;北疆鐵路橫跨歐亞大陸，在石河子設有三級站;石河子新機場為民用支線機場，可滿足民用運輸及開辟至疆內各地州、周邊省份航線。石河子市內交通狀況良好，城市道路寬敞、通暢。

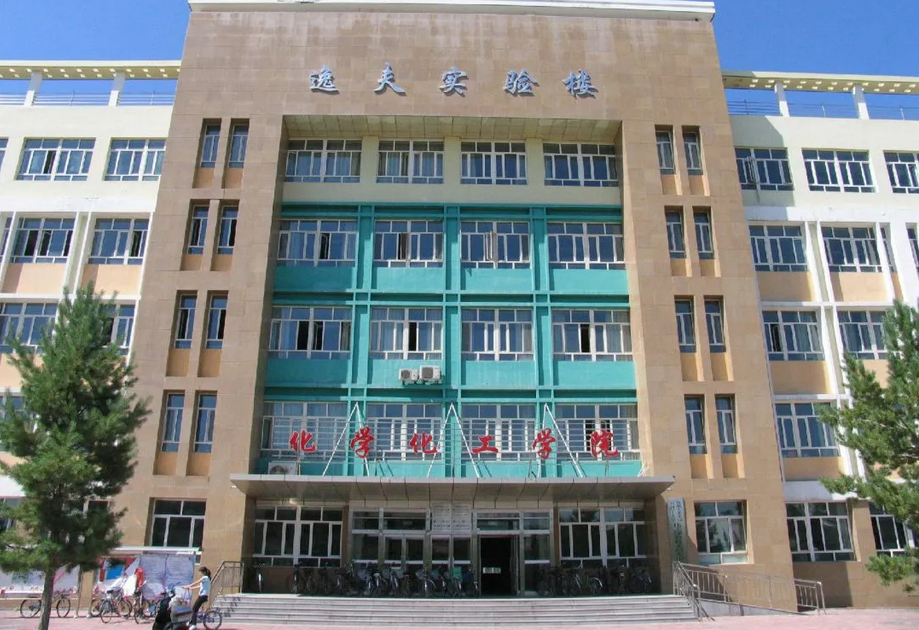

　　石河子大學實驗樓氣體管道工程介紹

　　石河子大學擬建動物科學實驗樓位于石河子大學北苑新區(農工)校園內，項目區南側緊鄰北五路，東側緊鄰東二路。 項目所在地環境好、交通便利，與項目外部配套的實驗室通風，實驗室氣體管路系統、排水、新風系統與供電、實驗室凈化工程在基礎建設中已考慮，干網、干線和主要道路及綠化的建設已完成，工程只需較少的二次管線和局部區域綠化建設即可達到使用要求，外部配套設施投資少。項目所在區域的項目組織機構、地區監理、監督機構健全;擬建項目周圍生活服務設施齊全，為項目的實施提供了較為完善的條件。

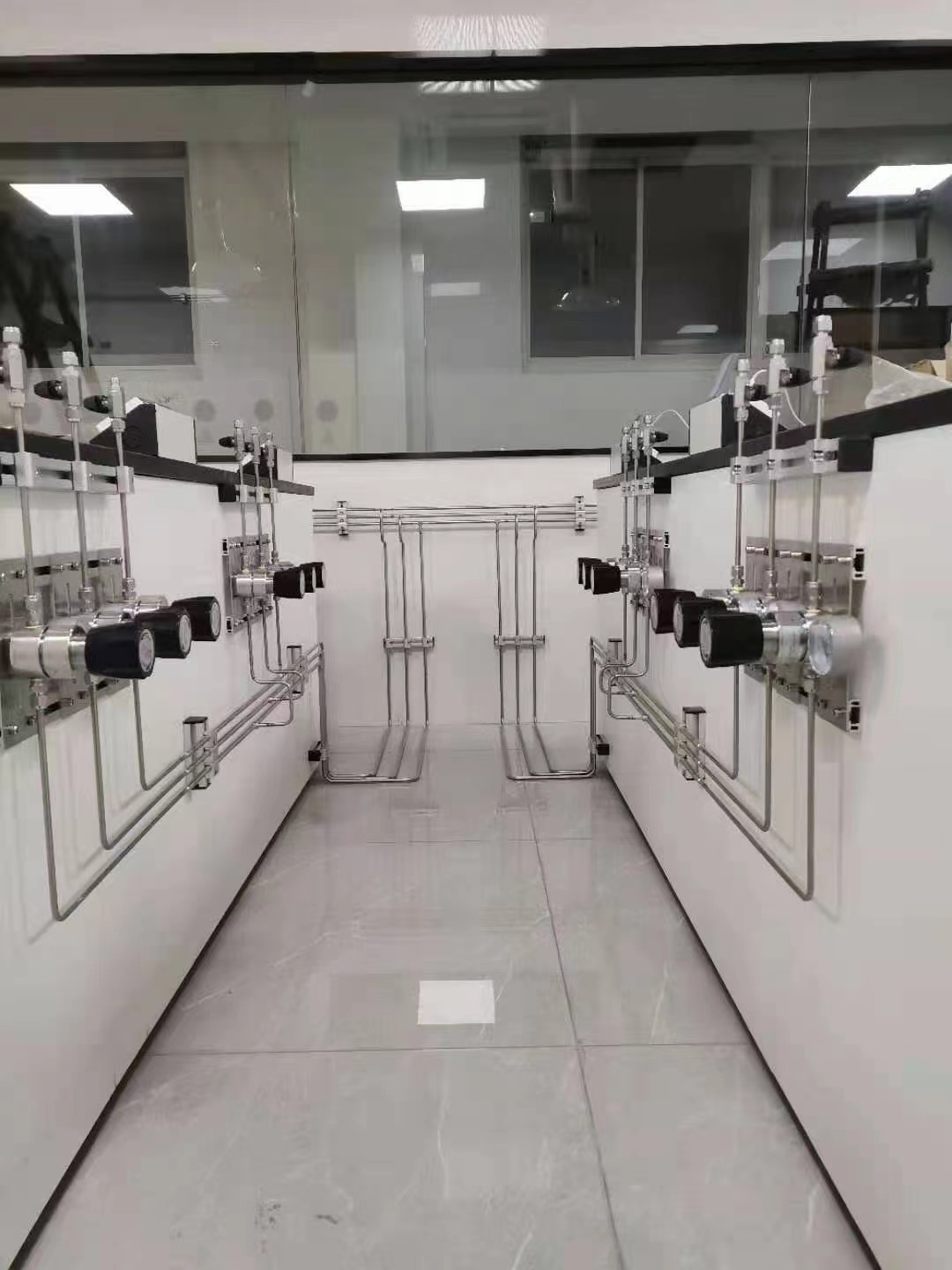

　　石河子大學實驗室氣路工程-氣瓶室集中供氣系統設計

　　(一)標準樣氣系統設計、制造、檢測、安裝符合如下的標準規范

　　《工業金屬管道工程施工規范》 GB 50235-2010

　　《石油化工有毒、可燃介質管道工程施工及驗收規范》 SH3501-2011

　　《機械設備安裝工程施工及驗收通用規范》 GB 50231-2009

　　《現場設備、工業管道焊接工程施工及驗收規范》 GB 50236-2011

　　《工業自動化儀表工程施工及驗收規范》 GB 50093-2002

　　《建筑工程施工質量驗收統一標準》 GB50300-2013

　　《石油化工中心化驗室設計規范》 SH3103-2009

　　《建筑設計防火規范》 GB50016-2014

　　《科學實驗建筑設計規范》 JGJ91-93

　　(二)新疆石河子大實氣瓶集中供氣系統施工要點

　　樣氣間布置設計具有合理性、安全性、適用性、方便性;

　　我方負責本項目標準氣體管路系統工程的設計(包括輸送管道系統、輸送設備管道布置設計、閥門選型等)、施工、調試(匯流排、減壓閥、泄漏報警器等)、檢驗測試(強度性測試、氣密性測試、潔凈度測試等)、驗收、維護、保養、培訓;

　　氣瓶布置遵循可燃與助燃?xì)怏w應分別放置，相互間可能反應的氣體應分開放置，同類不同濃度的氣體應盡量放置在一起的設計原則;

　　本項目氣瓶間設計配置20路管道系統，氣體管道系統采用一分二形式;

　　具有對H2、He、CO、NO等危險、有害氣體泄漏報警的功能，在氣源端、用氣端、控制間、設備間、試驗間均要設置探測器;

　　具有報警主機和臺架控制系統實施聯動的功能;

　　氣體管路配有安全泄壓閥，以確保末端儀器不受損壞;

　　氣瓶控制面板上要設置清洗閥，清洗閥與排空管相連，排空管應可靠連接到室外，排空管共用要設計合理;

　　氫氣、甲烷等可燃性氣體按照設計規范要求裝有回火防止器;

　　氣瓶間的閥門(一級減壓器)和標氣柜閥門(二級減壓器)具有調壓功能;

　　氫氣、氦氣、空氣和氧氣用氣量較大，用氣瓶和備用氣瓶之間的氣體切換具有自動切換功能;其余氣體均為單瓶供氣。

　　樣氣鋼瓶與樣氣管道之間考慮用高壓軟管連接，軟管的韌性和強度保證滿足接頭的氣密性;

　　樣氣管路采用優質316L(BA級)不銹鋼無縫鋼管，三通彎頭等采用成品配件，連接方式采用氬氣保護自動焊接，保證管道的氣密性;

　　管道的連接除與設備、閥門、壓力表和匯流排元件等一些必要的可拆卸卡套或螺紋連接外，所有氣體管路均采用全自動數碼無縫焊接連接;

　　不銹鋼管的焊接兩管端必須垂直于管中心軸線;端面平整光滑、無毛刺;對口不得有間隙，應無錯邊;管內外焊縫平整光滑，不準有氣孔、裂紋等任何焊接缺陷，焊波均勻、整齊、美觀;焊縫如有凹凸部分，最多不準超過管壁厚度的10%;不銹鋼管內焊縫及熱影響區不應有氧化變色;

　　(三)新疆石河子大實驗室氣體供氣系統工程方案

　　石河子大學實驗室氣路施工過程中，要求所有不銹鋼管道兩端用塑料蓋密封，外部有塑料套密封，在進入施工現場后，安裝前，方可將塑料套拆封，并除去塑料蓋;鋪設氣體管路時，應注意平直，彎管處采用專用彎管器，不得徒手彎曲，切斷管道時采用專用切管器操作;管道切斷后，應用專用工具處理斷口;管道穿墻及穿地板時，應設置套管;所有螺紋連接處應采用密封帶密封，保證更好的密封性;樣氣管路要保證樣氣管道內壁潔凈度，所有管件在安裝完畢后，應用高純氮?dú)?99.999%)進行三遍以上的吹掃;

　　所有氣路管路沿試驗間、設備間或控制間頂部進行鋪設，進入試驗室后通過功能柱連接到中央儀器臺，控制閥和減壓器安裝在功能柱內或墻壁上，便于維修人員的檢查和維修。

　　實驗室內所有儀器所需樣氣管路鋪設方案設計合理，并合理配置控制閥門，保證流量均速;

　　所有樣氣管路標明連接的氣體名稱和氣體的流動指向，指示標識的顏色須用國家規定對應氣體顏色來區分;

　　所有調節閥固定面板、所有出口點控制面板及所有管道上，都貼設標有對應氣體的成分的氣體標頭;

　　可燃?xì)怏w、有毒氣體的探測器的布置設計科學、合理，安裝場所避免沖擊、震動、強電磁場干擾，易于檢修;

　　氣體管路支架間隔不大于1.5米，管道固定件采用耐高溫材料，進行防腐、熱度鋅處理，做到堅固、輕巧、耐用，所有彎曲處都分別在兩側獨立進行支撐，嚴格按照國家標準和規范執行;

　　氣瓶供氣管道的施工人員都具有一定的焊接經驗和工作業績，持有焊機公司認證證書和國內相應證書;

　　高純高壓316L管道施工前制定詳細的施工流程、方案和驗收方法;

　　鋼瓶設置防傾倒措施，鋼瓶設有固定支架;

　　樣氣鋼瓶放置在單獨的氣瓶間內;

　　按照國家實驗室氣體管道安裝及驗收標準GB5023、GB50236的有關規定對本項目氣體管道進行壓力試驗及凈化進行驗證、驗收;

　　(四)石河子大學實驗室氣路工程部分清單

　　

項次	產品名稱	規格型號	數量	單位
一	綜合實驗樓集中供氣系統
1	一級減壓閥	材質：SS316L 型號：進氣壓力表量程0-2.5Mpa，出氣壓力表量程0-1Mpa，單側供氣結構，進氣1/2”NPT（F)，出氣1/2”NPT（F)，含1個進氣壓力表、1個出氣壓力表。	26	套
2	一級減壓閥	材質：SS316L 型號：進氣壓力表量程0-25Mpa，出氣壓力表量程0-1Mpa，單側供氣結構，進氣1/4”NPT（F)，出氣1/4”NPT（F)，含1個進氣壓力表、1個出氣壓力表。	10	套
3	不銹鋼管道	SS316L-EP-1/2	1570	米
4	不銹鋼管道	SS316L-EP-1/2	980	米
9	不銹鋼管道	SS316L-EP-3/8	320	米
10	不銹鋼管道	SS316L-BA-1/4	660	米
11	不銹鋼焊接彎頭	SS316L-EP-1/4	590	個
12	不銹鋼焊接彎頭	SS316L-EP-1/2	1120	個
13	不銹鋼焊接三通	SS316L，1/4	13	個
14	不銹鋼外螺紋卡套變徑	1/4-1/2	85	個
15	不銹鋼二級調壓閥	材質：SS316L 型號 說明：壓力表量程0-1Mpa，進氣1/2”NPT（F)，出氣1/2”NPT（F)，，含1個進氣壓力表、1個出氣壓力表。	3	套
16	不銹鋼二級調壓閥	材質：SS316L 型號： 說明：壓力表量程0-1Mpa，進氣1/4”NPT（F)，出氣1/4”NPT（F)，，含1個進氣壓力表、1個出氣壓力表。	2	套
17	焊接低壓球閥	SS-BV-1/4  ，壓力1.0MPa	460	個
18	卡套式低壓球閥	SS-BV-1/2 ，壓力1.0MPa	520	個
19	焊接式高壓球閥	SS-BV-1/2，壓力2.5MPa	4	個
20	終端轉換接頭	SS-R-OD4-根據儀器接口配置	4	個
21	過濾器	SS316L-EP-1/2	3	個
22	鋁合金 管卡	1/4	30	個
23	鋁合金管道管卡	1/2	630	個
24	調壓閥固定面板	304不銹鋼材質	8	個
25	鋁合金管道支架	30mm*30mm	120	米
二	化工試驗樓集中供氣管道系統
1	不銹鋼管道	SS316L-EP-1/4	1360	米
2	不銹鋼管道	SS316L-EP-1/2	450	米
3	不銹鋼氣路管道	SS316L-EP-3/8	95	米
4	高純管道	SS316L-BA-1/4	10	米
5	316L高純管道	SS316L-BA-3/8	2	米
6	不銹鋼焊接彎頭	SS316L-EP-1/4	40	個
7	卡套式低壓球閥	SS-BV-1/4	50	個
8	取樣緩沖罐	2000ml,316材質，帶進出卡口閥，壓力表、放氣閥	10	個
9	取樣軟管	1/4寸，耐壓1MPa，長度300mm	10	根
10	過濾器	SS316L-EP-1/4	10	個
